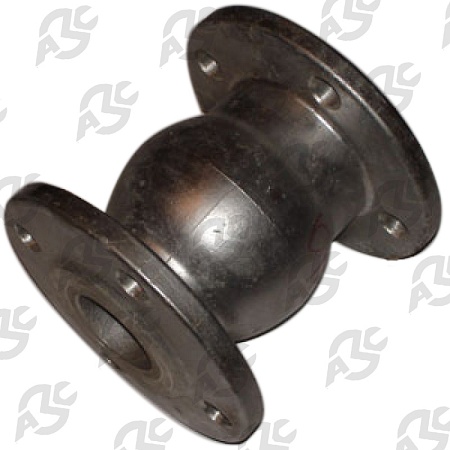

Клапан обратный ЗКО-80
Клапан обратный ЗКО предназначен для отсекания обратного поток среды при прекращении подачи нефтепродукта.Устанавливаются на наливных устройствах нефтехранилищ и АЗС. Рабочее давление от 1 МПа (10 кгс/см2) до 4 МПа (40 кгс/см2).

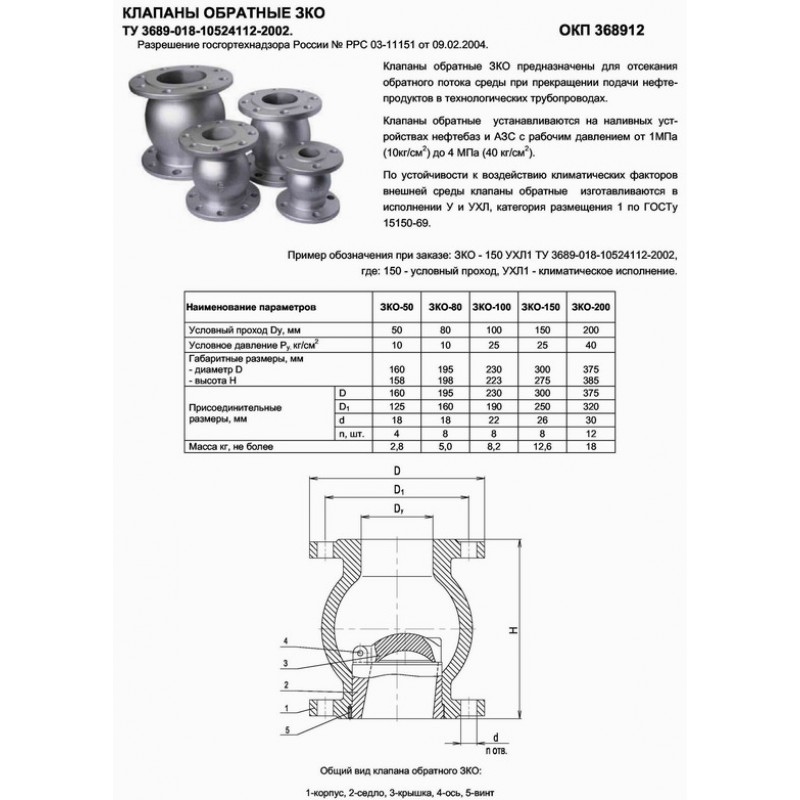

Устройство и технические характеристики обратного клапана ЗКО
Обозначения на рисунке:
- корпус,
- седло,
- крышка
- ось,
- винт.
Таблица технических характеристик клапанов ЗКО:
|
Обозначение |
Условный проход, DN |
РN, кгс/ см2 |
D, мм |
D1, мм |
L, мм |
B, мм |
d, мм |
Кол-во отв., шт |
Масса, кг |
|
ЗКО-50 |
50 |
10 |
160 |
125 |
158 |
22 |
18 |
4 |
3 |
|
ЗКО-80 |
80 |
10 |
195 |
160 |
198 |
22 |
18 |
8 |
5 |
|
ЗКО-100 |
100 |
25 |
230 |
190 |
223 |
24 |
22 |
8 |
8,2 |
|
ЗКО-150 |
150 |
25 |
300 |
250 |
275 |
27 |
26 |
8 |
13 |
