Устройство заземления УЗА-3В

Устройство заземления автоцистерн УЗА‑3В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны и подачу светового сигнала для разрешения проведения операции слива-налива.

Устройство, принцип работы

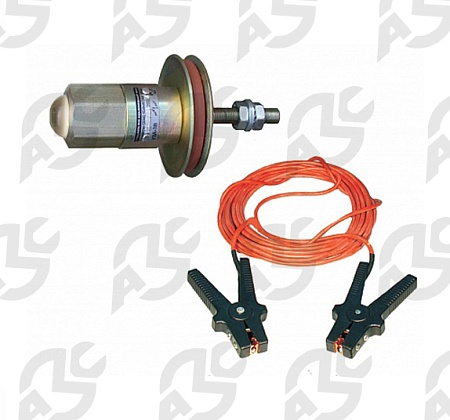

 Устройство: в комплект устройства входят индикатор и заземляющий проводник. В индикаторе расположены яркий светодиод красного цвета и плата контроллера, залитые компаундом, и литиевый элемент питания типа CR123. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек. Широкий угол обзора светодиода индикатора (180°) позволяет крепить индикатор в разных положениях. Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. При длине проводника 6 м, 12 м или 15 м индикатор комплектуется спиральным кабелем, а при длине от 20 м до 50 м – силиконовым кабелем (длина силиконового кабеля кратна 5 м).
Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны или магистрали заземления, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загорается светодиод индикатора (прерывистым свечением), разрешая проведение операции слива-налива. Индикация продолжается на протяжении всей операции слива-налива, пока заземляющий проводник соединен с автоцистерной.

Подробные технические характеристики

Температура окруж. среды (индикатор), °C			от минус 50 до плюс 60
Материал частей индикатора			сталь с антикор. покрытием
Напряжение питания, В			3 (литиевый элемент CR123)
Период замены элемента питания			2 года (при работе 1 час в день)
Степень защиты по ГОСТ 14254			IP66
Маркировка взрывозащиты (индикатор)			1 Ex ib s IIC T6 X
Средний срок службы, лет			15
Вес в комплектации по умолчанию, кг, не более			1,2
