Устройство заземления УЗА-220В

Устройство заземления автоцистерн УЗА-220В предназначено для заземления автоцистерн с целью отвода зарядов статического электричества при сливе-наливе горючих и легковоспламеняющихся жидкостей. Устройство обеспечивает постоянный контроль цепи заземления автоцистерны, подачу светового сигнала для разрешения проведения операции слива-налива и автоматическую блокировку исполнительных механизмов слива-налива при нарушении цепи заземления.

Устройство, принцип работы

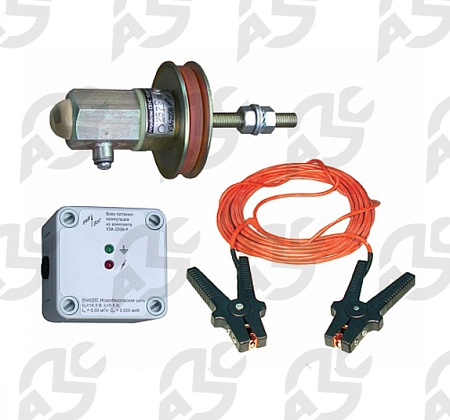

Устройство: в комплект устройства входят индикатор, заземляющий проводник и блок питания со встроенным реле. В индикаторе расположены яркий светодиод красного цвета с углом обзора 180° и плата контроллера, залитые компаундом. Крепление индикатора и электрическое соединение с магистралью заземления осуществляется при помощи шпильки М8 и имеющихся в комплекте зубчатых шайб и гаек. Заземляющий проводник состоит из двух одинаковых пружинных контактных зажимов, соединенных между собой двухпроводным кабелем. При длине проводника 6 м, 12 м или 15 м индикатор комплектуется спиральным кабелем, а при длине от 20 м до 100 м – силиконовым кабелем (длина силиконового кабеля кратна 5 м). Блок питания выполнен в пластиковом корпусе.
Принцип работы: один зажим заземляющего проводника присоединяется к металлической части корпуса автоцистерны, другой – к дисковым контактам индикатора, разделенным изолирующей шайбой. При этом происходит измерение переходных сопротивлений между контактами зажимов заземляющего проводника и сопротивления его проводов. Измеренное суммарное сопротивление не должно превышать 100 Ом – в этом случае загораются светодиоды индикатора (прерывистым свечением) и блока питания и срабатывает реле блока питания, разрешая проведение операции слива-налива. Реле блока питания имеет переключающие “сухие” контакты. Для блокировки исполнительного механизма наполнения-слива автоцистерны (электромагнитного клапана, насоса) используется нормально-замкнутая в состоянии "заземление есть" пара контактов реле.

Подробные технические характеристики

Температура окруж. среды (индикатор), °C от минус 50 до плюс 60
Температура окруж. среды (блок питания), °C от 5 до 60
Материал частей индикатора сталь с антикор. покрытием
Напряжение питания / потребляемая мощность 220 В, 50 Гц / 5 Вт
Коммутирующая способность реле 6 А, 250 В
Степень защиты по ГОСТ 14254 IP66
Маркировка взрывозащиты (индикатор) 1 Ex ib IIC T6
Маркировка взрывозащиты (блок питания) [Ex ib] IIC
Средний срок службы, лет 15
Вес в комплектации по умолчанию, кг, не более 1,4
