Уровнемер составной герконовый ПМП-128

Уровнемер ПМП-128 предназначен для измерения и контроля параметров жидких сред в системах автоматизации объектов нефтяной, газовой, химической, пищевой, коммунально-хозяйственной и других отраслях промышленности.

Уровнемеры могут применяться для оснащения стационарных резервуаров, высотой до 25 м.

Состав
Уровнемер ПМП-128 является составной частью системы измерительной “СЕНС” и включает в себя преобразователь магнитный поплавковый ПМП-128, вторичные приборы: блок питания БП-9В-1А, показывающий прибор - сигнализатор МС-К-500-2 или другие приборы. Возможно использование других приборов, поддерживающих протокол СИ СЕНС.

Принцип работы
ПМП осуществляет измерение уровня и температуры, производит измерительные преобразования и вычисления и в результате выдает числовые значения параметров измеряемой среды.

Измерение уровня жидкости осуществляется применением поплавка с двумя встроенными магнитами, которые магнитным полем воздействуют на чувствительные элементы - герконы. ПМП состоит из отдельных частей, соединяемых по резьбе : корпуса. Измерение уровня происходит на длине зондов, длина зондов, их количество выбираются исходя из высоты резервуара. Соединители (пустотелые трубки) служат для наращивания длины направляющей в верхней части. Электрические соединения корпуса, зондов, соединителей осуществляется с помощью коаксиальных разъемов . Непрерывность измерения с шагом достигается установкой герконов в ряд с определенным интервалом. Отсутствие «мертвых» зон измерения уровня в местах соединений зондов достигается тем, что при любом положении поплавка магниты (один или оба) воздействуют на какой-либо геркон, поскольку расстояние между магнитами больше длины сочленения зондов.
В корпусе установлена электронная плата с винтовыми клеммными зажимами.
ПМП комплектуется либо одним поплавком - для измерения уровня жидкости, либо двумя – второй поплавок служит для измерения уровня раздела сред .
ПМП крепится к верхней стенке резервуара при помощи «регулируемого» фланца 7 или штуцера, позволяющего при монтаже перемещать направляющую в узле крепления .

Расчет объема жидкости может проводиться одним из двух способов:
1. Расчет по градуировочной таблице. Наиболее точный, может применяться для определения объема жидкости в резервуарах произвольной геометрической формы. ПМП рассчитывает объем для измеренного уровня по градуировочной таблице резервуара, которая вводится в память ПМПа при его изготовлении или при эксплуатации.

2. Расчет по формуле. Обеспечивает определение объёма жидкости в резервуарах с простыми геометрическими формами. При данном способе ПМП рассчитывает объем жидкости по математическим формулам, соответствующим следующим типам резервуаров:
- вертикальные резервуары, т.е. резервуары с неизменной по высоте площадью поперечного сечения (имеют линейную зависимость объёма жидкости от уровня жидкости);
-горизонтальные цилиндрические резервуары с плоскими или эллиптическими днищами.

Расчет плотности:

1.Расчёт плотности произвольной жидкой среды. Плотность рассчитывается для текущей средней температуры по заданным, введённым в память ПМП исходным данным: исходной плотности, температуре, соответствующей исходной плотности, и коэффициенту объемного расширения жидкости.
Исходные данные для расчёта плотности могут вводится при эксплуатации в соответствии с паспортными данными продукта или результатами контрольных измерений. Если исходные данные неизвестны, то они могут быть взяты из справочной литературы.

2. Расчет плотности СУГ (пропан - бутан). Расчет осуществляется в соответствии с ГОСТ 28656. ПМП рассчитывает плотность СУГ для текущей средней температуры по заданному компонентному составу - массовым долям пропана и бутана (%).

Расчет массы выполняется ПМП путем умножения объёма на среднюю плотность.Применительно к СУГ ПМП выдает также сумму масс жидкой и паровой фаз.

Сигнализация и управление
ПМП можно задать до восьми пороговых значений измеренных или вычисленных параметров (уровня, температуры, объема, массы, %-ного заполнения и др.), при достижении которых (возникновении события) передаются команды управления вторичными приборами СИ СЕНС, которые осуществляют подачу световых, звуковых сигналов, переключение контактов релейных блоков для управления исполнительными механизмами (насосами, электромагнитными клапанами и т.п.).

При настройке ПМП устанавливается направление срабатывания - на превышение или понижение и гистерезис. Гистерезис - величина отклонения параметра от порогового значения в сторону увеличения для нижнего порога и в сторону уменьшения для верхнего порога, в пределах которого не будет происходить сброс установленного события и возврат к пороговому значению параметра не вызовет повторного срабатывания.

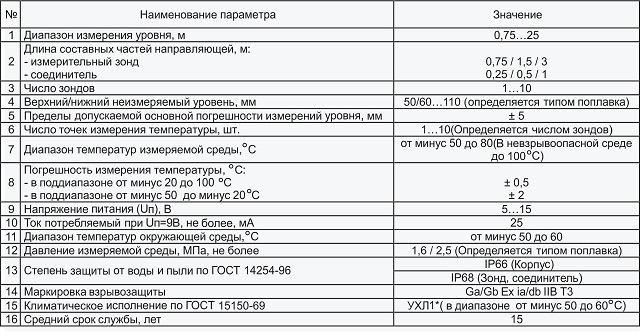

Технические характеристики
