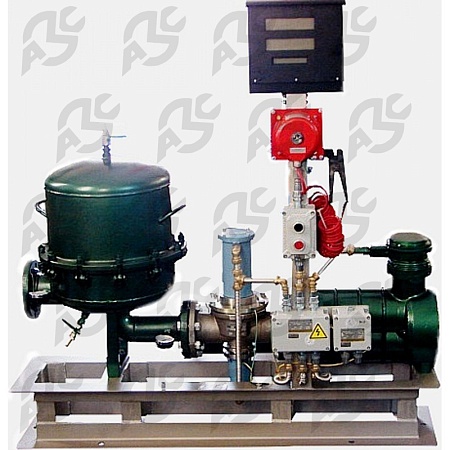

Система налива АСН-Д-100К2
Система налива АСН-Д-100К2 обеспечивает номинальную производительность налива нефтепродуктов в автоцистерны в диапазоне от 30 до 100 м3/ч, с основной относительной погрешностью по объёму (массе) 0,15 (0,1)% по дозе, задаваемой оператором и вязкости продукта в пределах от 0,55х10-6 до 6,0х10-6сСт.
Стандартный комплект поставки:
| № |
Наименование узлов, агрегатов, устройств |
Назначение |
| 1 |
Насосный агрегат КМН-100-80-160 |
Тип насоса -центробежный, производительность 100м3/час, напор 30м, двигатель 15кВт или по потребности заказчика |
| 2 | Расходомер массовый «Promass» |
Измерение объема, массы, температуры и плотности, с классом точности 0,1% по массе и 0,15% по объему |
| 3 | Фильтр ГТФ с воздухоотводчиком «Armstrong» |
Тонкая фильтрация продукта, слив отстоя, 70-140мкм |
| 4 |
Клапан электромагнитный пилотный«СЕНС ПР DN80» |
Двухкаскадное отсечение/перекрытие потока |
| 5 | Пост управления кнопочный |
Запуск/отключение системы по логической цепи управления |
| 6 |
Пульт дистанционного управления «Топаз-106М1 АСН» |
Один пульт от 1 до 12 постов |
| 7 |
Устройство заземления АЦ УЗА-4К-01 |
Заземление автоцистерн с функцией автоблокировки |
| 8 | Терминал защиты и коммутации VM-11 или VM-12 |
Монтаж, сборка, соединение управляющего оборудования и КИП, защита от внешних факторов и третьих лиц |
| 9 | Трехстрочное отсчетное устройство "ТОПАЗ-106К1Е" |
Функции контроллера управления, системы индикации «объем, масса, плотность» |
| 10 | Датчик давления «СЕНС» |
Защита системы налива от избыточного давления |
| 11 | Газосигнализатор «СЕНС СГ» | Предназначен для автоматического непрерывного измерения концентрации взрывоопасных углеводородных газов и паров нефтепродуктов в воздухе рабочей зоны помещений и открытых площадок |
| 12 | Клапан обратный межфланцевый VYC170DN100 | Предотвращение обратного хода продукта от наливного устройства |
| 13 | Ящик силовой вводной |
Оборудование места силовой коммутации питающего кабеля с системами налива. Комплектуется устройствами и приборами по комплекту поставки |
